图1所示的综合布线中的T形网络连接了许多终端。每个终端都包含一个发射机和一个接收机。干线光纤，也称为总线或数据总线，在抽头之间传输信息。抽头功能由T形耦合器提供。在图2中所示的T形耦合器允许在总线光纤上双向流动信息。图中的T形耦合器由两个双向耦合器构成。终端1和终端Ⅳ通过定向耦合器连接到总线。

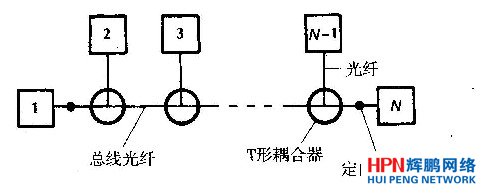

图1：互连N个终端的T形网络

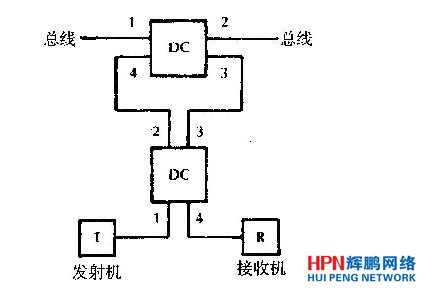

图2：用两个定向耦合器构成的T形耦合器
如果网络中连接有大量终端，则网络要求大分光比的T形耦合器(直通功率>>抽头功率)。这样确保了远离发射机的接收机能够收到足够强的信号，保证接收机可以正确地检测信号。考虑终端1和终端Ⅳ之间的总损耗，假设每个连接到总线光纤上的定向耦合器的直通损耗为Lthp，抽头损耗为0AP。信号在到达接收机处的耦合器之前，必须经过Ⅳ一1个定向耦合器。而接收机与耦合器的抽头端口相连接。
在一个实际的系统中，需要计算构成网络连接器的损耗。每个耦合器的输入和输出端口均需要一个连接器，因此，在终端1和终端Ⅳ之间的通道上存在2Ⅳ个连接器。
图3给出了几个分配损耗的例子。图底部的曲线使用的是理想耦合器(无附加损耗，无连接器损耗)。上面的曲线是在假设每个耦合器有1一dB附加损耗、每个连接器有1一dB损耗的前提下得到的。正如图中所暗示的，有许多终端连接时，损耗变得异常高。

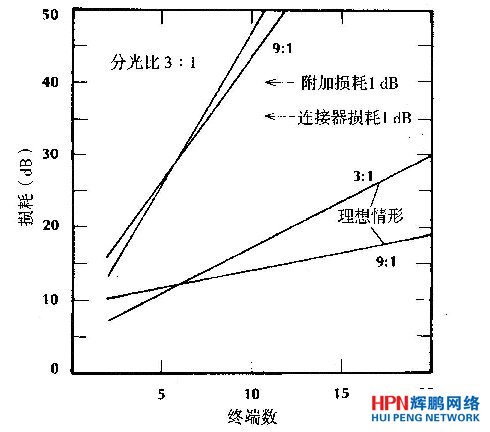

图3：T形网络的分配损耗
