什么是综合布线分布式网络中的环形网络?

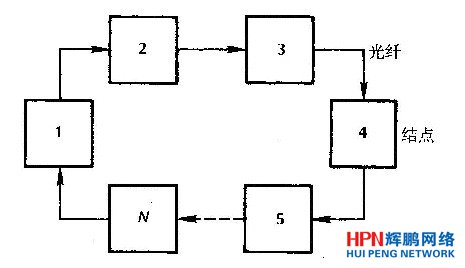

在下图所示的环形网络中，可以用光纤连接多个终端。环形网络实际上是独立的点到点链路的顺序相接。每个环结点中都包含一个光发射机和一个光接收机。结点可以实现有源中继器的功能。接收机检测到传输的信息以后，站点解读信息并实现数据再生，然后再传到下一个站点。
图：环形网络
在环形网络中，任一光发射机发射的功率仅仅传输到一个接收机。不像T形网络和星形网络那样，多个站点会共享光功率。基于这个原因，环形网可以比其他形式的网络互连更多的终端，即环形网不像T形网络和星形网络受功率分配损耗的限制。当然，有源环结点比无源的T形和星形网络结点更为复杂。
如果环中任何一个结点失效，整个系统会被截断。与此相似，如果回路中任何位置的传输光纤断裂，整个系统会失效。对基本环网进行的几点改进可以解决上述问题。可以在网络中插入光的旁路开关，它能够引导光通道绕过失效的结点，直到此结点成功修复。
安装第二个回路是另一个对基本环的切实可行的改进方案。增加了系统的冗余度。第二个环与主环的传输方向相反。平时仅主环运行。当一个结点或一根光纤失效时，系统会自动使信号环回，还可以构建一个完整的回路。
给出了故障发生以后，网络本身被重新配置的信号通道图。光纤分布式数据接口(FDDI)局域网就使用这种双环结构。
