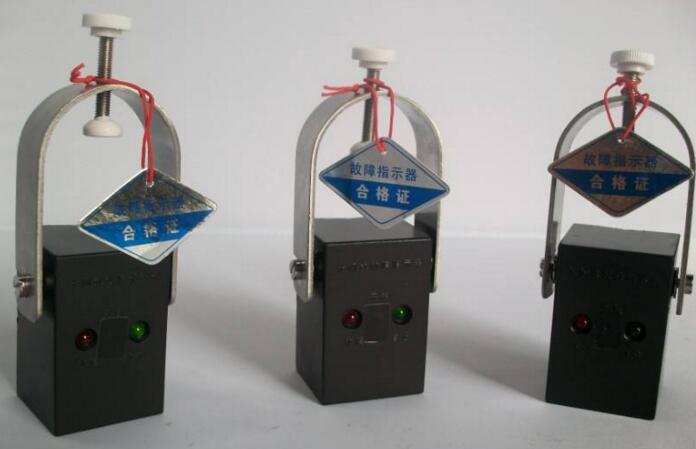

电缆故障指示器的工作原理是当线路出现短路故障时，短路故障指示器感应到故障电流，则指示器的显示窗口将由白色变成红色(或发光)。
根据2#线B相指示器2，5，8和3#线C相指示器3，6，9翻牌(或发光)而11，12指示器没有动作，即可迅速确定故障为D点。指示器复位时间有6、12、24、48小时可选动作判据。
工作原理
(1)It≥100A It为突变量电流起动值;
(2)△I≥0.5I0 △I为电流变化率 I0为短路前线路电流;
(3)I=0 I为线路故障后电流;
(4)0.06S≤△T≥3S △T为电流突变时间。
应用范围编辑应用于6-35KV的分接箱、环网柜、箱变等电缆系统中。
安装方法
步骤一：原始状态;
步骤二：将壳体与金属件分开;
步骤三：将螺杆拧开;
步骤四：将金属件卡在电缆上;
步骤五：将壳体与金属件卡在一起;
步骤六：将螺杆拧紧，使指示器固定在电缆上。 检测原理短路检测: 检测电缆线路电流,设置一门槛值,超过设置值并达到规定延时后动作翻盘,指示哪相发生短路故障。
接地检测: 检测电缆线路零序电流,设置一门槛值,超过设置值并达到规定延时后动作翻牌,指示哪相发生接地故障。
主要功能
短路电流报警指示: 短路检测器时刻检测供电线路中的电流,当其值达到或超过短路启动电流时,短路检测处理器发出信号,指示器翻牌显示。接地故障指示: 当接地检测器检测到接地线路中电流达到或超过接地指示电流启动值时发出指示信号,指示器翻牌显示。
自动复位: 指示器显示后,在整定的时间内,若无手动复位,指示器将自动复位。
以上就是“电缆故障指示器”的相关介绍，希望能帮到大家，如有问题，可咨询在线客服。
