什么是ADSS光缆

时间:2011-11-16来源:辉鹏网络 作者:xiaowu 点击:
内容提要: 什么是ADSS光缆,本文来简单探讨下。


   1、ADSS光缆定义

  ADSS光缆:All Dielectric Self-Supporting Arial Cable,全介质自承式架空光缆,用于电力线路,架空敷设。

  2、ADSS的结构

  按照最新的国家标准,ADSS光缆可以选择两种基本结构:松套层绞结构和中心束管结构,骨架式结构在标准之列。长飞的ADSS光缆为松套层绞结构,同时,松套层绞结构也为绝大多数用户认可,其抗拉、抗压及弯曲特性都十分优越。长飞的ADSS光缆从2~60芯采用专门设计的大5管结构,具有相对较大的光缆拉伸窗口,可实现较大跨踞间的敷设。大于60芯的ADSS光缆可有工艺工程师专门设计。

  3、相关参数

  (A) EDS:everyday stress 每日工作应力,单位:kN;

  (B) MAT:maximum allowed tensile 最大允许工作张力,单位:kN;

  (C) 断裂强度:单位:kN;

  (D) 抗拉元件截面积:芳纶丝的截面积,单位:mm;

  (E) 弹性模量:E-module,单位:kN/mm(Gpa),指物体在弹性形变范围内,拉应力σ与2伸长应变ε成正比(虎克定律),即σ=Eε,比例系数E称为弹性模量;

  (F) 热膨胀系数:单位:10-6/K。

  4、ADSS光缆的选择

  ADSS光缆的选用主要依据四个因素:

  (A)线路气象条件:根据电力系统《全国线路设计气象条件汇集》,全国分为四类气象区域,见下表:

气象条件 风速(m/s) 履冰(mm) 额外负载(N/m)
A类 25 0 0.7
B类 35  0 0.7
C类 10 5 2.5
D类 10 10 4.4



  (B)安装弧垂:不同的安装弧垂会对光缆的受力产生很大的影响,一般来说,档距越大安装弧垂也相应增大,而安装弧垂增大会减少光缆所受张力。因此,我们在选择ADSS光缆之前要向客户确认线路安装弧垂的范围。

  (C)线路电压等级:不同的线路电压会影响到ADSS光缆弧套类型的选择。见下表:

护套类型 最大感应电势 使用电压
PE 12kV 110kV以下线路
AT 25kV  110kV及以上线路



  (D)档距:某一段线路(耐张段)中可能包含不同的档距,为保证线路的安全性,我们将按照该段线中的最大档距来选择光缆,下表为1%安装弧垂下,ADSS光缆的最大允许工作张力与气象条件、适用档距的对应关系。

序号 最大允许工作张力(kN) 缆径(mm) PE AT  气象条件与适用档距(1%安装弧垂)
重量(kg/km) 重量(kg/km)
A类

B类 C类 D类
1 4 12.5 125 136 160 100 140 100
2 6 13.0 132 142 230 150 200 150
3 10 13.6 145 156 370 250 350 250
4  12  13.8 147  159  420   280  400 280
5 15 14.5 164 177 480 320 460 320
6 18 14.9 171 185 570 380 550 380
7 22 15.1 179 193 670 460 650 460
8 26 15.5 190 204 750 530 750 510
9 28 15.6   194  208 800   560 800  560
10 34 16.3 211 226 880 650 880 650
11 41 16.8 226 242 1000  750 1000 760
12 45 17.2 236 253 110 800 110 830
13 55 17.9 249 266 1180 880 1180 900

   对于更大安装弧垂下ADSS光缆的选择,须经过工艺工程师确认。



  5、ADSS光缆适用温度范围

  长飞ADSS光缆的运行、储运、运输温度范围:-40 - +60℃,超过此范围的温度要求的光缆选择须经过工艺工程师确认。

  6、ADSS光缆线路的安全系数

  安全系数=光缆的断裂强度/光缆的最大允许工作张力,长飞ADSS光缆的安全系数均为2.5。

  7、电力线路对ADSS光缆的要求

  (A)机械强度:ADSS光缆悬挂在空中,档距较大,并受冰荷、风荷的影响,要求具有高的机械强度,同时光纤不允许发生应变

  (B)抗电腐蚀性能: ADSS光缆运行在高场强环境,电腐蚀特别是电弧严重影响光缆外护套的完整,并可能危及光纤的安全,危害正常的电力通信

  8、实现ADSS光缆高机械强度的途径

  (A)芳纶工艺:芳纶使用的种类、数量,芳纶的放线张力和绞合节距

  (B)成缆工艺:保持光缆的高度整体性,控制松套管绞合节距,保证光缆的拉伸应变窗口在0.8-1.0%

  (C)光缆的自重和外径:苛刻的使用环境要求ADSS光缆以较小的自重和外径达到较高的机械强度

  9、ADSS光缆的余长

  光缆的余长是指光缆的拉伸窗口:在应力-应变试验中,光纤应变不大于0.5%时,光缆的最大应变。长飞ADSS光缆通过专业设计的大5管结构使得光缆的拉伸窗口达到0.8%~1%,特别适用于大跨踞的应用。

  10、杆塔代表档踞的计算

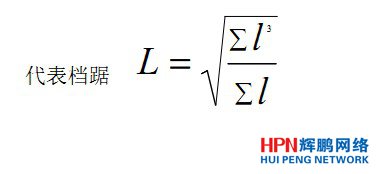

代表档锯计算公式


   l:耐张段中的各不同档踞

  11、ADSS光缆受力的计算

ADSS光缆受力的计算公式



  其中,G1为光缆自重、G2为冰荷、G3为风荷

  12、ADSS光缆电蚀发生机理

  处于高压导线周围的自承式光缆与相线、地间的电容耦合所产生的电位在潮湿的光缆表面会产生电流;当光缆表面干燥时,会在干燥区发生电弧,引起的热量会侵蚀外护套导致裂口;普通PE外护套可以工作在小于12kV的空间环境中,适用于10kV、35kV电力线路;然而对于110kV 及以上电力线路,要求ADSS光缆具有更好的抗电蚀性能。使用AT料制造ADSS光缆外护套,使光缆可工作在25kV感应电势环境中,适用于110~220 kV线路。当线路电压大于220 kV时,ADSS光缆不适用,应考虑适用OPGW光缆。

  13、ADSS光缆的命名

  例:ADSS- AT-15kN-18B1+6B4,指采用AT耐电蚀护套,最大允许工作张力为15kN,包含18根G.652加上6根G.655光纤的ADSS光缆。

  14、ADSS光缆热膨胀系数为负值的解释

  光缆的热膨胀系数是由构成光缆的所有材料的热膨胀系数共同决定的。作为ADSS光缆抗拉元件的芳纶丝的热膨胀系数为负值,即热缩冷涨。大跨踞的ADSS光缆会承受较大拉力,因而需要施放较多的芳纶丝,从而导致光缆的综合热膨胀系数为负值。
