光纤接口介绍

时间:2017-08-21来源:未知 作者:辉澎 点击:
内容提要: 光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型,它们由日本NTT公司开发。FC是Ferrule Connector的缩写,其外部加强方式是采用金属套,紧固


  光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型,它们由日本NTT公司开发。FC是Ferrule Connector的缩写,其外部加强方式是采用金属套,紧固方式为螺丝扣。ST接口通常用于10Base-F,SC接口通常用于100Base-FX。

  ST介绍

  ST(AT&T版权所有),也许是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。它具有一个卡口固定架,和一个2.5毫米长圆柱体的陶瓷(常见)或者聚合物卡套以容载整条光纤。

  ST的英文全称有时记做"Stab&Twist",很形象的描述,首先插入,然后拧紧!(ferrule翻译为“卡套”。

  ST示意图

  FC介绍

  FC是单模网络中最常见的连接设备之一。它同样也使用2.5毫米的卡套,但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。目前在多数应用中FC已经被SC和LC连接器替代。

  FC是Ferrule Connector的缩写,表明其外部加强件是采用金属套,紧固方式为螺丝扣

  FC示意图

  SC介绍

  SC同样具有2.5毫米卡套,不同于ST/FC,它是一种插拔式的设备,因为性能优异而被广泛使用。它是TIA-568-A标准化的连接器,但初期由于价格昂贵(ST价格的两倍)而没有被广泛使用。

  SC的英文全称有时记做"Square Connector",因为SC的外形总是方状的。

  SC示意图

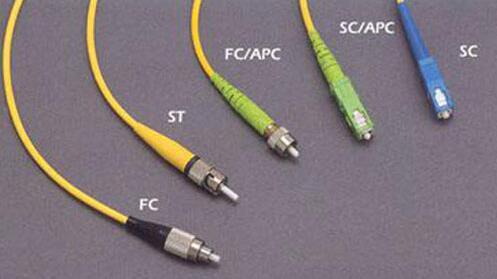

  更多类型的连接器图示:

  光纤从内部可传导光波的不同,分为单模(传导长波长的激光)和多模(传导短波长的激光)两种。单模光缆的连接距离可达10公里,多模光缆的连接距离要短的多,是300米或500米(主要看激光的不同,产生短波长激光的光源一般有两种,一种是62.5的,一种是50的)

  另外,光缆的接头部分也有两种,一种SC接口为1GB接口还有一种为LC接口为2GB接口。

  连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等

  SC(F04)型光纤连接器:模塑插拔耦合式单模光纤连接器。其外壳采用模塑工艺,用铸模玻璃纤维塑料制成,呈矩型;插头套管(也称插针)由精密陶瓷制成,耦合套筒为金属开缝套管结构,其结构尺寸与FC型相同,端面处理采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。

  光纤这东西接口比较复杂,有时候甚至挺烦人的,为了方便讲述,笔者整理了几种光纤接头,以供大家参考。

  上面这个图是LC到LC的,LC就是路由器常用的SFP,miniGBIC所插的线头。TG-NET的设备基本上都是这种接口了。

  FC转SC,FC一端插光纤布线架,SC一端就是catalyst交换机或其他设备上面的GBIC所插线缆。

  ST到FC,对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤布线架。

  SC到SC两头都是联接到GBIC的。

  SC到LC,一头联接GBIC,另一头联接MINI-GBIC或SFP。
